Certifique-se também de que o fio inferior esquerdo vai no parafuso do fio terra.
Substituir um interruptor de 3 vias (controlando uma luz ou tomada de 2 locais diferentes) é um pouco difícil para os primeiros DIY, mas com as instruções a seguir você deve ser capaz de substituir o interruptor sozinho. Lembre-se sempre de desligar a energia antes de tentar qualquer reparo elétrico.
Passo 1
Determine qual opção não está funcionando. Você faz isso ligando cada interruptor em ambos os locais. Com a luz acesa, vá para cada chave e gire a chave para a posição oposta. O interruptor que apaga a luz é o interruptor bom. Substitua a outra chave da seguinte maneira...
Passo 2
Primeiro desligue o disjuntor ou fusível que controla a luz. Você pode fazer com que uma segunda pessoa vire os disjuntores enquanto observa a luz se apagar. (Se você estiver controlando uma tomada, conecte algo nela.) Se nenhuma segunda pessoa estiver disponível para ajudar, você terá que desligar os disjuntores olhando para o painel de energia (espero que esteja etiquetado) e começar a desligar os disjuntores até que a luz se apague.
Etapa 3

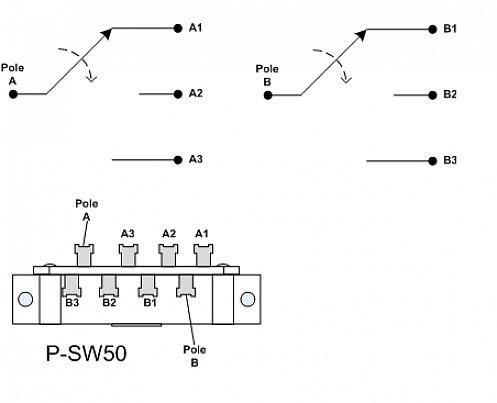

Agora remova a tampa da placa do interruptor e coloque-a de lado. Você estará olhando diretamente para o switch. Veja a figura.
Passo 4
Depois de verificar se o circuito está desligado, use uma chave de fenda e remova os parafusos de montagem na parte superior e inferior da chave. Puxe a alavanca em sua direção o máximo que puder. Não tente puxar o interruptor além do comprimento dos fios conectados.
Etapa 5
Remova os fios dos dois parafusos superiores na parte superior do switch. Separe-os e, em seguida, remova os fios inferiores e separe-os. (Empurre o fio direito para a direita e o fio esquerdo para a esquerda.) O fio do lado esquerdo inferior é o fio terra e deve ser cinza ou verde. O fio no parafuso inferior direito é o cabo de alimentação do painel elétrico. Este fio deve ser preto, mas pode ser vermelho. Veja a segunda figura.
Etapa 6
Com a luz acesa, vá para cada chave e gire a chave para a posição oposta.
Abra a embalagem do novo switch de 3 vias. Deve ser semelhante ao da foto acima. Ele deve ter 4 terminações de parafuso - 2 na parte superior do switch e duas na parte inferior. O parafuso à esquerda será menor e mais baixo no lado esquerdo do switch. Se tiver apenas 3 parafusos, é a chave errada.
Etapa 7
Pegue um dos dois fios da parte superior da caixa (se você começar com o lado esquerdo, use o fio do lado esquerdo superior), desparafuse o parafuso esquerdo superior e insira o fio atrás do parafuso. Certifique-se de que a extremidade do fio se enrole em torno do parafuso no sentido horário e aperte o parafuso. Certifique-se de apertar todos os parafusos. Ir no sentido horário evita que o fio fique solto conforme você o aperta.
Repita este procedimento para cada um dos fios restantes. Certifique-se de manter os fios do lado correto (como você os deixou quando removeu o interruptor antigo) e que o fio quente (preto / vermelho) vai no lado direito inferior. Certifique-se também de que o fio esquerdo inferior vai no parafuso do fio terra.
Etapa 9
Reinsira o interruptor de volta na caixa de parede. Certifique-se de que todos os fios sejam devolvidos com segurança dentro da caixa e que nenhuma extremidade de fio desencapado toque em nada além dos parafusos em que estão montados. Coloque os parafusos de retenção de volta na caixa e aperte.
